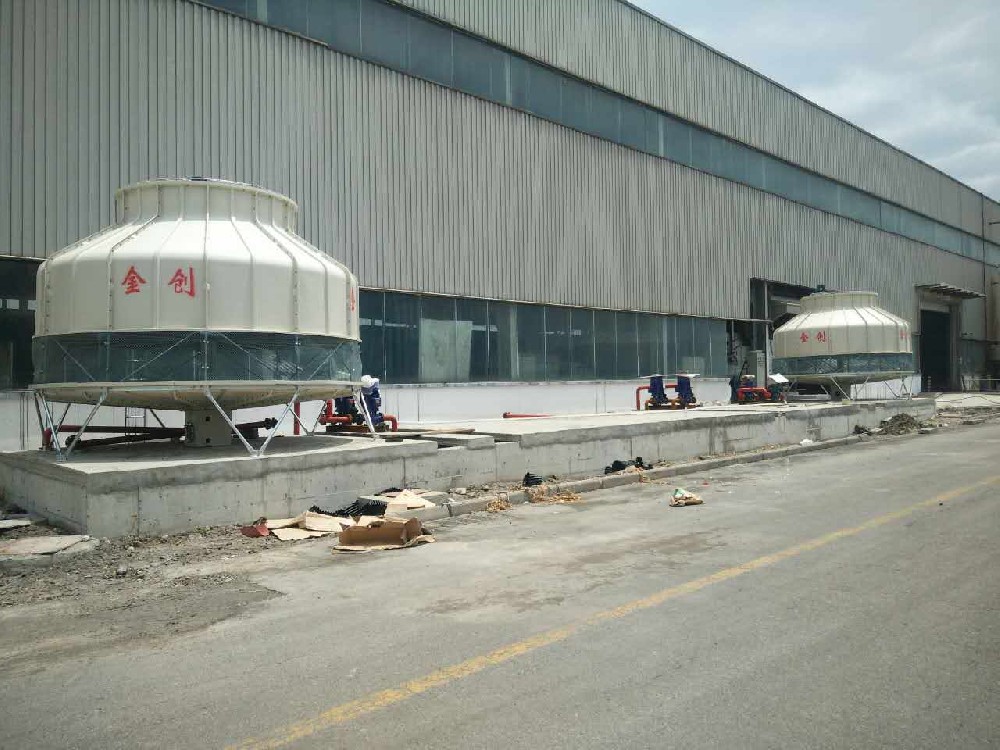

金创JCT系列玻璃钢逆流式圆型冷却塔

逆流冷却塔

横流式冷却塔和逆流式冷却塔的特点以及区别。
玻璃钢横流式冷却塔设计为方形塔，玻璃钢逆流式冷却塔则多设计为圆形他。逆流式冷却塔为高温冷却水使用，适用于工矿企业水温冷却要求高的环境。玻璃钢横流式冷却塔运行稳定，噪声低，技能，适用于居民区商场酒店宾馆等场所。.逆流式冷却塔（counter flow cooling tower）水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。可将水冷却的一种装置。水在其内与流过的空气进行热交换、质交换，致使水温下降。逆流式冷却塔是水在塔内填料中，塔内的水从上到下，塔内的空气从下到上进行反流，这既是逆流式冷却塔。
冷却塔的三个阶段
将布水器送到塔内填料顶，由于水
温比较高，可以继续向空气传递热量。
2塔内的顶端的填料水与底部的热气进行交换，俗称逆流段。
3档填料达到底部的集水池，热水会被冷却变成冷水，逆流式的冷却塔比横流式的效率更高。
逆流式冷却塔的优点
1整套设备设计简单，配水系统通畅，整个配水过程不需要特别要求，并且不易堵塞。采用了淋水填料，防止老化和湿气回流。在温度比较低的地方，容易采取抗冻措施。并且可以设计多台冷却塔同时使用。
2整套设备设计比较简单，操作比较简单。整套设备生产成本可以控制，通常会在一些大型的冷却循环水中使用。
1、逆流式冷却塔占地面积小
2、同样冷却塔水量冷却塔能够产生较横流式更大的水温差
3、逆流式冷却塔内部旋转布水器容易造成布水器的堵塞
4、布水器旋转水泵配置要求高
5、内部清洗难度较大，对加药的要求较高，布水器为金属件

产品参数

工作原理

1.冷却塔循环水系统中必须存在一定的富余能量(20%-25%)，在运行时就把这些能量聚集在某个阀门处，久而久之这些能量就白白地流失掉。外置式水轮机就是利用这些“富余能量”转换为高效机械能，从而100%取代冷却塔风机电机达到节电目的。
2.外置式水轮机如何能达到电机驱动效率的关键是：了解冷却塔循环水系统设计中的富余能量，同时水轮机的叶轮设计也是关键，富余能量的组成主要由以下6个部分：
1）循环水系统设计时必须考虑的余量值；
2）换热设备的势能利用；
3）水轮机的自身调节能力；
4）循环水系统的动能转换效率；
5）阀门没有开启到位时，由阀门所消耗的能量。
6）低流量通过合并再分流方法满足系统要求。
3.冷却塔旧塔节能改造

产品说明

外置式水轮机冷却塔顾名思义，其主要设备是安装在冷却塔风筒外面的水轮机。外置式水轮机主要部件是304#不锈钢叶轮、316L不锈钢主轴、蜗壳主机采用碳钢。导叶轮是能量转换的重要部件，循环水进入叶轮前，通过导叶轮时产生旋流，进一步提高了叶轮的能量转换效率。水轮机基础为900*900上、下二块钢板采用双头螺栓可调节位置（便于维护维修）。水轮机重量设计与传统型电机重量相似匹配与风筒内减速箱传动软连接等构成。
冷却塔外置式水轮机，由于安装在冷却塔风筒外面电机位置，无任何空间局限，外置式水轮机叶轮直径、片数及形状、角度可根据客户的实际情况放大设计、增加扭力提高转换效率。不同的流量、压力的系统设计，达到*完美的传动转换比例，实现冷却塔风机转速大于或等于原电机驱动的风机转速。外置式水轮机蜗牛形状，采用仿生学蜗牛状效应减少循环水的冲击力和震动率。公司主要生产各种规格的机械缠绕玻璃钢管道，玻璃钢罐，玻璃钢冷却塔，玻璃钢储槽，玻璃钢化粪池，玻璃钢风机，玻璃钢通风管道，组合式玻璃钢水箱等200多个品种。并可根据用户需要进行非标准设计和生产，安丘市北方冷却塔有限公司产品广泛应用于油田、化工、机械、造纸、电力、食品、给排水、中央空调、纺织印染等行业，深受用户好评。

产品特点：

1、高效率，低漂水
高效率的淋水填料散热效率高，风阻系数小，使用寿命长。布水系统选用大口径不堵塞高效能喷头，保证布水均匀。高效能除水器可减低漂水损失至0.001%
2、使用寿命长
塔体采用强化玻璃钢制造，不会腐蚀，减低保养及维修成本。所有塔体支架采用厚身钢材制造，并经过热侵锌处理，持久耐用。
3、低噪音，高效风机
采用冷却塔专用低速高效率轴流式风机，并可改变安装角度以满足不同的效率需要。
4、容易组装
组合式设计，配件轻便，使运输及安装容易。

结构特征：

1.塔用GPL高效低压雾化装置代替传统的PVC填料，冷却元件的阻力从90-110Pa降至30Pa塔采用顺向喷雾，冷却过程具有顺流和逆流两个过程，塔采用特殊防飘技术，无飘水现象。
2.无填料喷雾冷却塔的冷却机理:
冷却塔实现降温冷却的三大要素：
冷空气和水的比值（气水比）；冷空气和水接触的表面积；冷空气和水接触的时间。塔正是根据以上三个要素设计的。
塔系统阻力由填料塔的140Pa降至75Pa，冷却轴流风机风量增大20%，气水比较填料塔增大20% ；
塔通过GPL高效低压雾化装置在0.03MPa下将水喷射成0.5-1mm的雾滴，气水接触比表面积较水分布在PVC填料上大10%；
塔采用顺向喷雾，冷却有顺流和逆流两个过程，冷却时间较填料听长。
3.喷雾冷却塔的优点
性能方面：
冷却温差较填料塔大2℃，冷却水量同比大10%，冷幅t2-τ≤3.5℃，较填料塔小
运行方面：
彻底克服了填料老化、变形、脆列、堵塞、沟流现象及填料碎片对工艺系统设备和管道的堵塞，塔内布水均匀，喷雾装置无堵塞。运行可靠。
节能方面：
塔阻力降低50%，风机电机节电35%
维修使用寿命方面：
塔各部件同步可靠性强、无维修周期可达5年，使用寿命15年
环境方面：
采用SBL专用收水器、无飘水，噪音较填料塔低6db
4.无填料喷雾冷却塔的使用条件
雾化装置压力≥0.03MPa，即塔零平面处压力为0.08-0.15MPa喷嘴要求机械杂质颗粒度≤10mm

选型设计：

圆形逆流式玻璃钢冷却塔，采用“瓶”形设计，风阻*小。整塔组装方便、坚固耐用、构轻盈精巧、冷却效果好 。圆形逆流式冷却塔体由优质玻璃钢制作而成，表面胶衣采用进口原料，其色种内含光稳定剂，具有抗紫外线照射，色泽均匀鲜艳，可保持常年不褪色，不老化。传动部件采用逆流式冷却塔专用风机和电机。具有塔机运转平稳、匹配合理、风量大、能耗低、噪声小等特点。布水装置由玻璃钢布水管，尼龙布水器及铸铜内芯组成，通过水的反冲力，自动旋转布水。该布水装置压头损失小、所需水压低、配水均匀。填料经过山东热工所测试，具有寿命长、冷效高、水的再分布均匀、风阻小、亲水性好、耐高温等特点。钢制构件采用先进的热浸镀锌工艺，外涂高性能防腐油漆，能确保其使用寿命。

冷却塔优势
